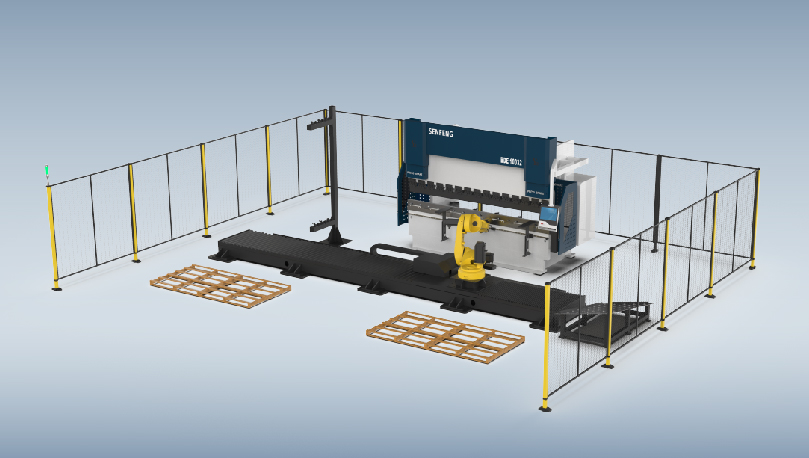

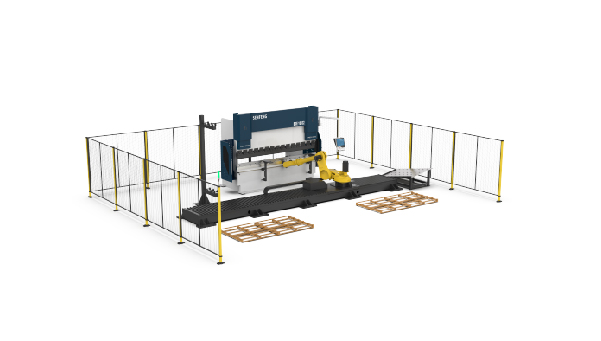

Эта модель, соответствующая европейским дизайнерским мастерствам, специально разработана с учётом того, что промышленный робот является её основной исполнительной единицей, так что её форму принимает набор высокоавтоматизированного оборудования. Благодаря механизации всего процесса и почти полному отсутствию ручного вмешательства, он может обеспечить высокую степень согласованности между заготовками и работать круглосуточно во время серийного производства.
Скорость спуска: 180 мм/сек Рабочая скорость: 0-10 мм/сек Скорость возврата: 160 мм/сек
Мощность главного двигателя
7,5 кВт
Размеры (Д*Ш*В)
3700*1595*2650 мм
Вес
6600 кг
Толщина гибки (Примечание: рассчитана для длины гибки 3000 мм)
≤ 3 мм углеродистая сталь ≤ 2 мм нержавеющая сталь ≤ 4,5 мм алюминий
Робот ER80
Максимальный рабочий радиус
2565 мм
Максимальная загрузка
80 кг
Повторите точность позиционирования
±0,2 мм
Уровень защиты
IP65
Свобода передвижения
6
Мощность
11,5 кВт
Особенности роботизированного листогиба с ЧПУ ﹀
Освободите свои руки
Промышленный робот помогает сгибать, загружать и разгружать листы, регулирует положение листа в реальном времени, а также переворачивает лист. Благодаря встроенной модели следования и алгоритму отслеживания робот обеспечивает превосходные эффекты следования и может быстро и совместно управлять гибочной машиной.
● Максимальный рабочий радиус: 2565 мм ● Максимальная нагрузка: 80 кг ● Степень свободы (ГРИП): 6
Хорошие результаты в точности гибки
Система компенсации прогиба мобилизует клиновые блоки после того, как система управления рассчитает необходимую компенсацию, а затем играет свою роль в борьбе с искривлением или искажением верхней и нижней балки, следовательно, разница между сгибаемыми листами минимальна.
●Механическая компенсация ● Многогрупповые клиновые блоки ● Количество компенсационных баллов ● Отсутствие компенсационной мертвой зоны.
Прочный и долговечный
Уникальная С-образная рама и устройство автоматической балансировки, установленные на стеновой панели рамы, могут предотвратить искажение вертикальной пластины и снизить ошибку обратной связи по положению решетчатой линейки, в результате чего готовая машина будет работать дольше.
●Защита вертикальной пластины от искажений. ●Высокопрочный основной корпус машины. ●Износостойкие инструменты для верхней и нижней гибки.
Сотрудничайте с другими гигантами
Немецкая гидравлическая система REXROTH в сочетании с точным датчиком обратной связи по положению обеспечивает точное управление с обратной связью.Когда гидравлический двигатель и насос останавливаются, сохраняется состояние высокой нагрузки для снижения потерь давления и теплотворной способности.
●Высокочастотный отклик 12 мс, простой ввод в эксплуатацию ● Небольшой размер, легкий вес и быстрая реакция ● Бесступенчатая регулировка мощности ● Частый запуск и остановка в кратчайшие сроки
Взять все под контроль
Система ЧПУ DELEM предназначена для гибки и является одной из популярных во всем мире систем.После долгой проверенной временем истории он всегда работает намного лучше, чем другие.
●10,1-дюймовый сенсорный TFT-экран с высоким разрешением и истинной цветопередачей. ●2D-графическое программирование ●Пятиосевая связь для обеспечения высокой точности ● Автоматический расчет давления изгиба ●Автоматическое обнаружение возможного столкновения
Отрасли применения ﹀
Роботизированный гибочный станок с ЧПУ широко применяется в аэрокосмической, автомобильной промышленности, железнодорожном локомотиве, обработке панелей, электрическом
